Resistências tubulares de muito pequena secção e alta densidade de potência que se conformam —em reto, em hélice ou em geometrias à medida— à peça exata a aquecer: bicos de injeção, câmaras quentes, moldes, lâminas e tubagens.
Uma resistência conformável é uma resistência elétrica blindada de secção circular, quadrada ou retangular, fabricada em tubo de aço inoxidável recozido para que possa dobrar-se a frio e adaptar-se à geometria exata da peça a aquecer sem perder prestações elétricas.
Na terminologia técnica internacional estes elementos denominam-se coil heaters, formable tubular heaters ou, quando montados sobre bicos de injeção, hot runner nozzle heaters. A versão de menor diâmetro (1,8 mm) é conhecida como micro coil heater.

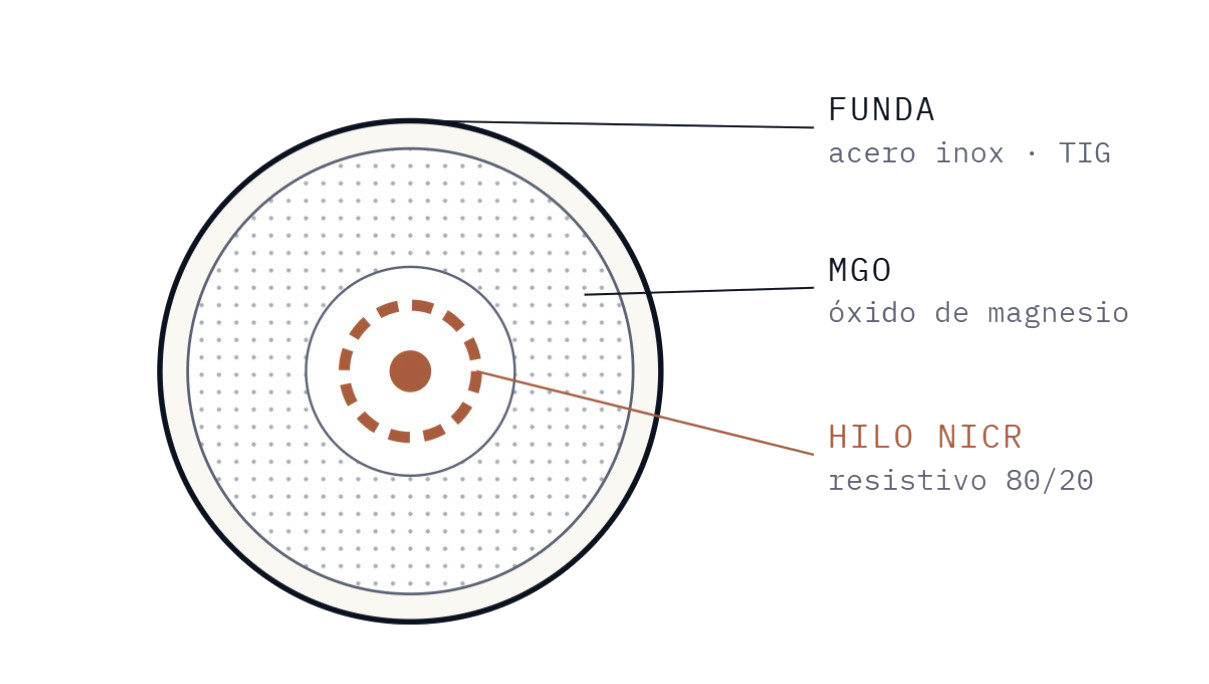

A sua construção —fio de aquecimento de NiCr 80/20 embebido em óxido de magnésio (MgO) compactado dentro de uma bainha de aço inoxidável com soldadura TIG— melhora a transmissão térmica, prolonga a vida útil e permite alcançar temperaturas de trabalho até 750 °C.
Para lâminas, dobradoras e superfícies planas onde o calor se aplica em linha.
Enrolada sobre tubagens, bicos de injeção e câmaras quentes, maximizando a superfície de contacto.
Espirais planas, óvalos, serpentinas ou qualquer traçado definido pelo desenho do cliente.
| Espanhol | Resistencia helicoidal conformable · resistencia conformable · resistencia moldeable |
| Inglês | Coil heater · formable tubular heater · hot runner nozzle heater · micro coil heater (Ø 1,8 mm) |
| Alemão | Wendel-Rohrheizkörper · Düsenheizkörper · Heißkanal-Düsenheizung |
| Italiano | Resistenza a spirale conformabile · riscaldatore per ugelli a canale caldo |
O programa abrange desde micro-secções de 1,8 mm até secções de 8,5 mm, em versões rígidas conformadas em fábrica e versões flexíveis para conformar in situ. Todas as séries admitem fabrico à medida em comprimento, potência, tensão e geometria de conformação.
| Série | Secções padrão | Característica diferenciadora |
|---|---|---|
| Conformável padrão | 3 Ø · 4 Ø · 3×3 · 6×6 · 2,2×4,2 · 5×7 mm | Conformada em fábrica conforme desenho; saída tangencial, axial ou radial |
| Conformável mini | 1,8 Ø · 1,8×1,8 mm | Micro-secção para bicos de muito pequeno diâmetro |
| Conformável CL | 5 Ø · 6,4 Ø · 8 Ø · 8,5 Ø · 6×6 mm | Ligação por cada extremidade; tubo recozido |
| Flexível CL | 6,5 Ø · 8 Ø · 8,5 Ø · 6×6 · 8×8 mm | Tubo ondulado recozido, conformável in situ; ligação por cada extremidade; 40 mm inativos por lado |
| Flexível ML | 6,5 Ø · 8 Ø · 8,5 Ø · 6×6 · 8×8 mm | Ligação por uma só extremidade (1.000 mm); concebida para incrustar em moldes; comprimentos de 200 a 3.000 mm (4.000 mm em fabrico especial) |
| Encapsulada em bronze | Conforme bico | Núcleo conformável com bainha de inox encapsulado em bronze: máxima uniformidade térmica e proteção contra corrosão |
| Eletrificação de bico (zamak) | Conforme bico do cliente | O próprio bico, fornecido pelo cliente, é eletrificado diretamente |
As versões rígidas entregam-se já conformadas conforme desenho (repetibilidade em série). As versões flexíveis, com tubo ondulado recozido, permitem ao cliente realizar a dobragem final na oficina respeitando o raio mínimo da secção — o que simplifica o stock quando coexistem várias geometrias de molde.
A direção de saída dos cabos define-se na encomenda e condiciona a montagem na máquina. As três saídas padrão são tangencial, axial e radial. Os cabos de ligação padrão medem 1.000 mm.
O cabo sai em direção tangente à última espira.
O cabo sai paralelo ao eixo da conformação helicoidal.
O cabo sai perpendicular, para o exterior da hélice.
Cada resistência incorpora zonas frias (troços sem fio de aquecimento) nas extremidades, de 5 a 15 mm conforme comprimento e diâmetro. Nas versões flexíveis a zona inativa é de 30 mm no lado dos cabos.
Existe ainda uma zona não conformável de 35 mm junto à saída que não deve ser dobrada, para não danificar a transição elétrica. O comprimento aquecido real é o comprimento total menos as zonas frias: tê-lo em conta evita gradientes e erros no cálculo de carga.
Envie-nos a geometria do seu bico ou molde. Devolvemos-lhe secção, potência e conformação. A equipa técnica da Surisa define o elemento a partir do seu desenho ou de uma amostra da peça a aquecer, e propõe a série, a secção e a saída de cabo adequadas.
| Parâmetro | Valor |
|---|---|
| Fio de aquecimento | NiCr 80/20 |
| Isolamento | MgO (óxido de magnésio) compactado |
| Bainha | Aço inoxidável (recozido nas versões conformáveis in situ) · soldadura TIG |
| Temperatura máx. de trabalho | 750 °C na superfície da bainha |
| Carga superficial recomendada | ≤ 4 W/cm² (padrão) · até 10 W/cm² (flexível Ø 6,5) · até 15 W/cm² (flexível Ø 8–8,5) |
| Intensidade máxima (flexíveis) | 5,45 A (Ø 6,5 e 6×6) · 9,10 A (Ø 8, Ø 8,5 e 8×8) |
| Rigidez dielétrica | 1.500 V / 1 s (padrão) · 1.000–1.250 V conforme secção (flexíveis) |
| Isolamento a frio | ≥ 5 MΩ a 500 V CC |
| Corrente de fuga a frio | ≤ 0,1 mA a 242 V |
| Tolerância de comprimento | ± 2,5 % (padrão) · ± 1,5 % (flexíveis) |
| Tolerância de diâmetro | ± 0,1 mm |
| Tolerância de potência | ± 10 % |
| Termopar integrado | Opcional · tipo J (Fe-CuNi) ou tipo K (NiCr-Ni), conforme secção |
As resistências conformáveis utilizam-se em qualquer processo térmico onde o aquecimento elétrico deve concentrar-se em espaços muito reduzidos: injeção de plástico, moldes, fundição de metais não ferrosos, maquinaria de embalagem e processos de fluidos.
Aquecimento de bicos de injeção e câmaras quentes (sistemas hot runner), incluindo bicos de muito pequeno diâmetro com micro-secções de 1,8 mm.
Resistências flexíveis incrustadas em canais maquinados do molde, para atemperação uniforme de moldes de injeção, sopro e pré-formas PET.
Aquecimento de bicos e canais de alimentação na injeção de zamak e alumínio, incluindo a eletrificação direta do bico.
Lâminas de corte a quente, mordentes de soldadura e dobradoras de filme em maquinaria de embalagem.
Traçagem e aquecimento localizado de tubagens, uniões roscadas e blocos distribuidores.
A versão encapsulada em bronze melhora o ajuste sobre o bico e a distribuição do calor. Consulte-nos.
A rígida conforma-se em fábrica conforme desenho e entrega-se com a geometria definitiva, garantindo repetibilidade dimensional em série. A flexível fabrica-se com tubo de aço inoxidável ondulado e recozido, o que permite ao cliente dobrá-la in situ e adaptá-la ao molde ou bico na sua própria oficina, respeitando a zona não conformável de 35 mm junto à saída de cabos. A flexível simplifica o stock quando coexistem várias geometrias de molde.
A temperatura máxima de trabalho é de 750 °C na superfície da bainha. Para operar de forma fiável nesse intervalo é imprescindível um bom contacto mecânico com a peça a aquecer e respeitar a carga superficial recomendada: até 4 W/cm² nas séries padrão e até 10–15 W/cm² nas versões flexíveis, conforme secção.
O programa padrão abrange secções redondas de 1,8 — 3 — 4 — 5 — 6,4 — 6,5 — 8 e 8,5 mm de diâmetro, quadradas de 1,8×1,8 — 3×3 — 6×6 e 8×8 mm, e retangulares de 2,2×4,2 e 5×7 mm. A escolha da secção depende do diâmetro do bico ou canal, da potência necessária e do raio mínimo de dobragem admissível.
Sim. As resistências conformáveis podem fabricar-se com termopar integrado tipo J (Fe-CuNi) ou tipo K (NiCr-Ni), conforme a secção do elemento. O termopar mede a temperatura diretamente no corpo da resistência, o que permite um controlo em malha fechada preciso em bicos de injeção e câmaras quentes.
A zona fria é o troço das extremidades sem fio de aquecimento, de 5 a 15 mm conforme comprimento e diâmetro (30 mm nas versões flexíveis). Deve ser tida em conta ao dimensionar a resistência: o comprimento aquecido real é o comprimento total menos as zonas frias. Ignorá-la provoca gradientes de temperatura nas extremidades da peça e erros no cálculo da carga superficial.
Sim. As versões flexíveis de ligação por uma extremidade estão concebidas especificamente para se incrustarem em canais maquinados do molde, com comprimentos de 200 a 3.000 mm (4.000 mm em fabrico especial) e cargas até 15 W/cm². Ao adaptar-se ao traçado do canal, o calor distribui-se de forma uniforme pela zona do molde que o requer.
Sim. Além do programa padrão, fabricam-se resistências com comprimento, potência, tensão, secção e geometria de conformação à medida, com saída de ligações tangencial, axial ou radial e quatro tipos de proteção de cabos. A equipa técnica da Surisa presta apoio na definição do elemento a partir do desenho ou de uma amostra da peça a aquecer.
