Qué es el live loading de una válvula
El live loading consiste en intercalar uno o varios apilamientos de arandelas Belleville entre la tuerca y el prensaestopas (gland follower) de la válvula. Al apretar los espárragos, las arandelas se comprimen parcialmente y quedan en estado elástico precargado.
Mientras la válvula trabaja, el packing se desgasta, fluye o se relaja por efecto de la temperatura. Sin live loading, la fuerza de sellado cae hasta provocar fuga y exige reapriete manual periódico. Con arandelas Belleville, el apilamiento libera su deflexión almacenada al ritmo del desgaste del packing, manteniendo la fuerza de cierre dentro del rango útil durante miles de ciclos.
Las ventajas son medibles: la tensión de sellado se mantiene dentro del rango admisible aunque el packing fluya o se desgaste, se reducen los reaprietes manuales, ayuda a cumplir normativas de emisiones fugitivas (API 622, API 624, ISO 15848-1, TA-Luft), absorbe ciclos térmicos del conjunto espárrago-cuerpo-packing y amortigua vibración previniendo el aflojamiento de la tornillería.
La norma de referencia para sistemas de empaquetadura con live loading es MSS SP-143 · Live-Loaded Valve Stem Packing Systems.

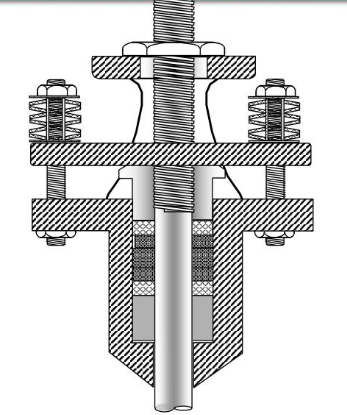

FIG · sección del prensaestopas con stacks de Bellevillearandelas → marcadas en verde
Sección técnica → el conjunto incluye el vástago, los espárragos del prensaestopas y los stacks de Belleville bajo cada tuerca. El packing (cuadriculado, parte inferior) recibe la fuerza axial a través del gland follower.
Ciclo dinámico → al desgastarse el packing, la arandela libera su deflexión almacenada y restituye la fuerza de cierre sin reapriete manual.
02
Cuándo usar arandelas Belleville en una válvula
El live loading con arandelas Belleville es especialmente recomendable cuando se cumple alguna de las siguientes condiciones. A mayor número de condiciones cumplidas, mayor es el beneficio del live loading.
Datos del sector indican que entre el 50 % y el 80 % de las fugas en juntas atornilladas industriales se deben a pérdida de precarga, y una parte muy significativa de las emisiones fugitivas de COV en plantas petroquímicas proviene de válvulas y bridas con sellado deficiente.
No se aplican en válvulas con sello de fuelle metálico (bellow-sealed), donde no existe empaquetadura sobre el vástago. Tampoco en válvulas sin requisito de mantenimiento de carga (servicio estático sin ciclos térmicos).
Empaquetadura
Válvula con packing
Aplicable a todas las válvulas con empaquetadura sobre el vástago. No aplica a válvulas con sello de fuelle metálico.
Frecuencia
Alto número de ciclos
Válvulas de control con modulación constante o servicio ON/OFF frecuente — donde el desgaste del packing es acelerado.
Actuación
Válvula motorizada (MOV)
Actuadores eléctricos o neumáticos donde el ajuste manual de prensaestopas es difícil de coordinar con la operación.
Acceso
Mantenimiento costoso
Válvulas en zonas de acceso difícil, líneas calorifugadas o aislamiento criogénico donde cada reapriete requiere parada de planta.
Servicio
Alta T° o alta presión
Ciclos térmicos amplios entre arranque y régimen — el conjunto espárrago-cuerpo-packing dilata de forma diferencial.
Criticidad
Seguridad y continuidad
Líneas críticas para seguridad de proceso, control de incendio o continuidad de planta — donde una fuga implica parada o riesgo.
Historial
Fugas recurrentes
Válvulas con histórico de fugas por empaquetadura — primer candidato para la conversión a live loading.
Normativa
Regulación de emisiones
Aplicaciones sujetas a LDAR, EPA, IED o TA-Luft — donde la fuga fugitiva está sujeta a límite legal medible.

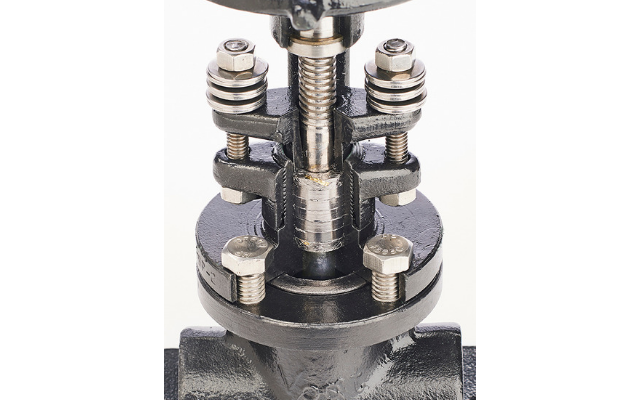

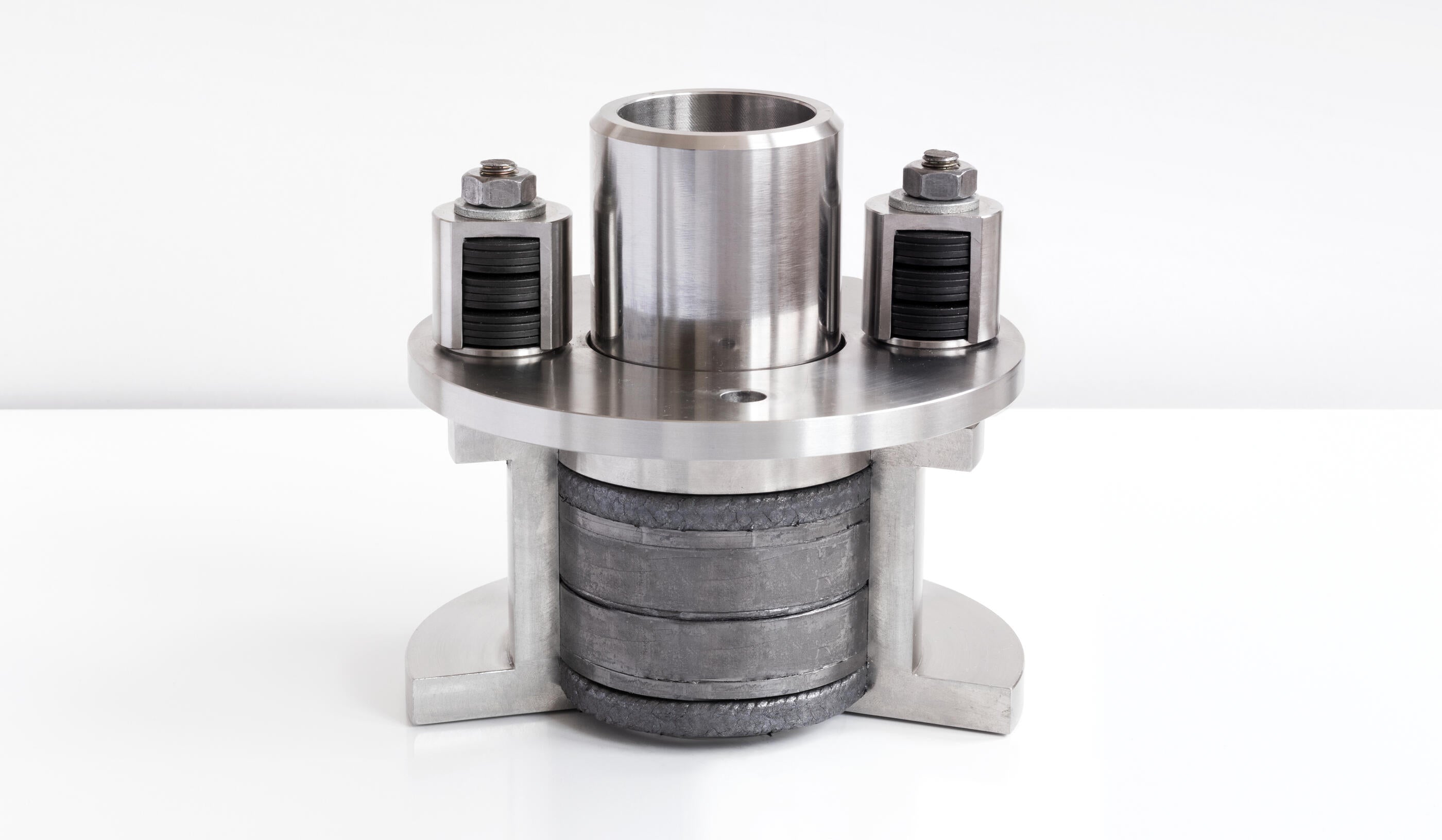

FOTO · válvula con live loading instalado
Conjunto en servicio · stacks visibles sobre cada espárrago del prensaestopas.
— Beneficio operativo
Mantiene la tensión de sellado dentro del rango admisible aunque el packing fluya, se desgaste o el conjunto sufra ciclos térmicos amplios.
El live loading reduce los reaprietes manuales, amortigua vibración, ayuda a cumplir normativas de emisiones fugitivas y prolonga la vida útil de la empaquetadura.
Fuente · MSS SP-143 · API 622 · ISO 15848-1
03
Configuraciones de apilamiento
La capacidad de carga y la deflexión total del muelle se ajustan combinando varias arandelas en distintas orientaciones. Hay cuatro configuraciones básicas — la elección entre serie, paralelo o configuración mixta es una de las decisiones de diseño más importantes en un sistema de live loading.
paraleloMisma orientación
Las arandelas se apilan directamente en la misma orientación. El desplazamiento total es igual al de una sola pieza; la fuerza se multiplica por el número de unidades. Hay rozamiento entre platillos → curva con histéresis.
serieContrapeados
Las arandelas se colocan alternando la orientación. La fuerza resultante es igual a la de una sola pieza; el desplazamiento se multiplica por el número de unidades. Sin rozamiento entre arandelas → curva limpia.
paralelo-serieCombinación
k grupos en paralelo apilados en serie alternada. Permite ajuste fino del compromiso entre carga y recorrido. La configuración más habitual en válvulas medias y grandes.

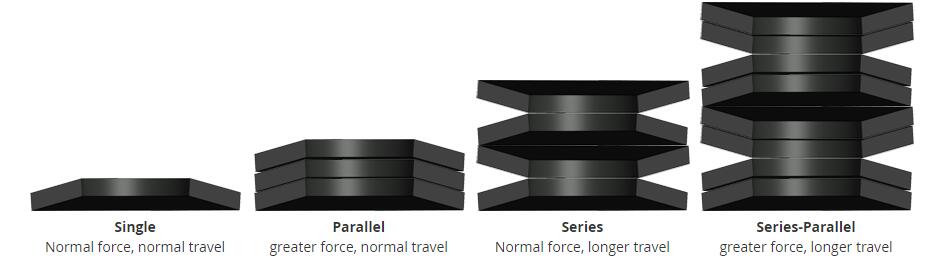

FIG · configuraciones de apilamiento
FIG · esquema lateral · orientación de cada arandela
— Reglas prácticas para el dimensionado
Pretensado mínimo recomendado
≥ 15 % del recorrido total — evita histéresis y trabajo en zona blanda
Carga dinámica máxima recomendada
≤ 75 % del recorrido total — F(0,75 h₀), zona de fatiga prolongada
Pérdida por relajación inicial
~ 5 % durante las dos primeras semanas tras el montaje
Mezcla de espesores
Permitida en serie — genera curva F/s con tramos de rigidez progresiva
La deflexión de trabajo recomendada para fatiga prolongada está entre el 15 % y el 75 % del recorrido total del muelle individual.
— Datos necesarios para definir el stack
- Diámetro del espárrago del prensaestopas.
- Precarga objetivo (torque o fuerza) calculada por el proveedor del packing.
- Claro radial (RC) disponible alrededor del espárrago — define el diámetro exterior máximo del muelle.
- Claro axial (AC) disponible entre tuerca y prensaestopas — define la altura máxima del stack.
¿Hablamos de tu proyecto?
Cuéntanos tu caso de uso y nuestro equipo de ingenieros te asesorará para elegir la solución óptima.
04
Materiales para arandelas Belleville en válvulas
El material define el rango térmico, la resistencia a corrosión y el comportamiento en fatiga. Surisa trabaja cinco aleaciones que cubren la práctica totalidad de aplicaciones industriales. La selección depende de la temperatura de servicio, la atmósfera de trabajo y la frecuencia del ciclado térmico.
17-7 PH
X7CrNiAl17-7 · 1.4568 · AISI 631
−240 → +300 °C
Rm hasta 1.700 N/mm²
Estándar de facto para válvulas industriales: alta resistencia mecánica, buena resistencia a corrosión y comportamiento estable en fatiga.
En ambientes marinos o con cloruros agresivos puede requerir recubrimiento adicional de plata-níquel.
Inconel 718
NiCr19NbMo · 2.4668 · AMS 5596
−240 → +600 °C
No magnético · creep estable
Criogenia (LNG, H₂ líquido), corrosión severa, alta temperatura continua. Sustituye al 17-7 PH por encima de 350 °C o ante atmósferas agresivas.
Material de referencia para servicios donde el sellado no admite reapriete: petroquímica, GNL, química severa.
H-13
X40CrMoV5-1 · 1.2344
hasta +500 °C
Dureza retenida a alta T°
Acero para herramienta de trabajo en caliente, base Cr 5 %. Aplicación habitual en vapor sobrecalentado y líneas de proceso a alta temperatura no corrosivas.
No es inoxidable — limitado a atmósferas secas sin agentes corrosivos.
Inconel X-750
NiCr15Fe7TiAl · 2.4669 · AMS 5598
hasta +600 °C
Servicio prolongado
Aleación de níquel endurecible por precipitación. Servicio continuo prolongado a alta temperatura sin pérdida significativa de carga elástica.
Alternativa a Inconel 718 cuando prima la estabilidad dimensional a largo plazo.
Nimonic 90
NiCr20Co18Ti · 2.4632 · AMS 5829
hasta +800 °C
Casos extremos
Superaleación base níquel-cobalto. Reservada a casos extremos: refinería con servicio severo, turbinas, líneas de gases calientes.
Material de selección final cuando ningún otro mantiene propiedades elásticas en servicio.
El 17-7 PH es el material por defecto en la mayoría de válvulas industriales: combina resistencia mecánica elevada (Rm hasta 1.700 N/mm²), buen comportamiento en fatiga y resistencia a corrosión suficiente para entornos habituales.
En ambientes marinos o con cloruros agresivos puede requerir un recubrimiento adicional de plata-níquel. Para servicio criogénico (LNG) o vapor por encima de 350 °C se sustituye por Inconel 718; en servicios oxidantes a muy alta temperatura, Nimonic 90 mantiene propiedades hasta 800 °C.
Los rangos son orientativos para diseño preliminar. La temperatura de servicio admisible depende también de la carga, la frecuencia de ciclado térmico y la atmósfera.
FIG · rangos de temperatura de servicio por material
05
Tipos de válvula compatibles con live loading
Las arandelas Belleville se utilizan en prácticamente cualquier válvula con empaquetadura sometida a ciclos. Las configuraciones más habituales:
CompuertaGate
Válvulas de aislamiento con packing sobre vástago ascendente. Live loading habitual en líneas de proceso a temperatura.
GloboGlobe
Válvulas de regulación con vástago lineal. Aplicación más común — alta frecuencia de ciclos y desgaste de empaquetadura.
BolaBall
Válvulas de cuarto de vuelta con stem packing. Live loading sobre el sello del eje del obturador.
MariposaButterfly
Eje sellado por packing en válvulas de gran diámetro. Aplicación habitual en líneas de tratamiento de aguas y aire.
ControlControl
Modulación automática continua — el packing trabaja en régimen cíclico permanente y exige live loading.
MOVMotor-operated
Válvulas motorizadas en instalaciones de difícil acceso. El reapriete manual no es viable operativamente.
— Excepción
No se aplican en válvulas con sello de fuelle metálico, donde no existe empaquetadura sobre el vástago. El sellado en estos casos depende del fuelle soldado y las Belleville no tienen función.
06
Sectores y aplicaciones industriales
Las Belleville para válvulas son el estándar cuando la fuga de la empaquetadura tiene consecuencias críticas — seguridad, parada de planta, sanción medioambiental — y el entorno hace inevitable la pérdida de precarga inicial.
Oil & Gas (upstream · midstream)
Cabezales · manifolds · transporte
Válvulas en cabezales de pozo, manifolds y líneas de transporte donde el servicio prolongado sin mantenimiento accesible es la norma.
LNG · FLNG
Criogenia hasta −160 °C
Válvulas criogénicas donde la contracción térmica del conjunto compromete el sellado. Solución estándar con Inconel 718.
Industria química y farmacéutica
Fluidos agresivos · alta pureza
Válvulas en contacto con corrosivos o de alta pureza, donde una fuga es inadmisible por seguridad o por contaminación cruzada.
Generación de energía
Vapor · térmicas · nucleares
Válvulas de vapor a alta temperatura en centrales térmicas y nucleares, dentro de programas de fiabilidad y reducción de mantenimiento.
Tratamiento de aguas
Reguladoras · alta ciclicidad
Válvulas reguladoras con alto número de ciclos diarios donde el desgaste del packing es la causa principal de fuga.
07
Preguntas frecuentes
01 ¿Qué material de arandela Belleville se utiliza más en válvulas industriales?
El material más utilizado es el acero inoxidable 17-7 PH (X7CrNiAl17-7 / 1.4568 / AISI 631), que trabaja entre −240 °C y +300 °C. Combina alta resistencia mecánica, buena resistencia a corrosión y coste competitivo, lo que lo convierte en el estándar de facto para válvulas de servicio general en petroquímica, química e instalaciones industriales. Para temperaturas superiores a 350 °C se sustituye por Inconel 718, H-13 o Nimonic 90 según el rango.
02 ¿Qué configuración de apilamiento debo usar en mi válvula?
Depende de la fuerza y la deflexión necesarias. Como regla general: paralelo multiplica fuerza sin aumentar recorrido, serie multiplica recorrido sin aumentar fuerza, y la combinación paralelo/serie permite ajustar ambos. Para definir el stack se necesita el diámetro del espárrago, la precarga objetivo (calculada por el proveedor del packing), el claro radial y el claro axial disponibles. Nuestro equipo técnico puede dimensionar el apilamiento a partir de esos datos.
03 ¿Las arandelas Belleville ayudan a cumplir las normas de emisiones fugitivas?
Sí. El live loading con arandelas Belleville es uno de los métodos reconocidos para reducir las emisiones fugitivas en válvulas industriales y ayuda a cumplir las normas API 622 (test de empaquetaduras), API 624 (válvulas tipo rising stem para emisiones bajas), ISO 15848-1/2 y TA-Luft VDI 2440. La norma específica para sistemas de empaquetadura con live loading es MSS SP-143, Live-Loaded Valve Stem Packing Systems.
04 ¿Cuál es la diferencia entre live loading y un prensaestopas convencional?
En un prensaestopas convencional la fuerza sobre el packing depende del par de apriete inicial y se pierde progresivamente por desgaste, fluencia y dilataciones, exigiendo reaprietes manuales periódicos. En un sistema live-loaded, las arandelas Belleville almacenan energía elástica al instalarse y la liberan progresivamente al ritmo del desgaste, manteniendo la fuerza de sellado durante miles de ciclos sin intervención.
05 ¿Se pueden usar arandelas Belleville en válvulas criogénicas o de LNG?
Sí. Para servicio criogénico (hasta −240 °C), los materiales recomendados son el Inconel 718 y, en casos específicos, el 17-7 PH, que mantiene propiedades mecánicas a temperaturas muy bajas. En instalaciones de LNG/FLNG la contracción térmica del conjunto válvula-empaquetadura es uno de los principales factores de fuga, y el live loading con arandelas Belleville en Inconel 718 es la solución estándar para mantener el sellado bajo esos gradientes térmicos.
06 ¿Qué datos necesita Surisa para dimensionar el apilamiento para mi válvula?
Cuatro parámetros que normalmente aporta el ingeniero de proceso o el fabricante de la empaquetadura: (1) diámetro del espárrago del prensaestopas, (2) precarga objetivo en torque o fuerza calculada por el proveedor del packing, (3) claro radial disponible alrededor del espárrago — define el diámetro exterior máximo del muelle, y (4) claro axial entre tuerca y gland follower — define la altura máxima del stack. Con esos datos seleccionamos material y configuración.
07 ¿Se aplica el live loading a válvulas de fuelle (bellow-sealed)?
No. Las válvulas de fuelle metálico no llevan empaquetadura sobre el vástago, sino un fuelle soldado que actúa como sello primario. No hay packing sobre el que aplicar carga, por lo que las arandelas Belleville no tienen función. En este caso el sellado depende exclusivamente de la integridad del fuelle.
