— Tipo

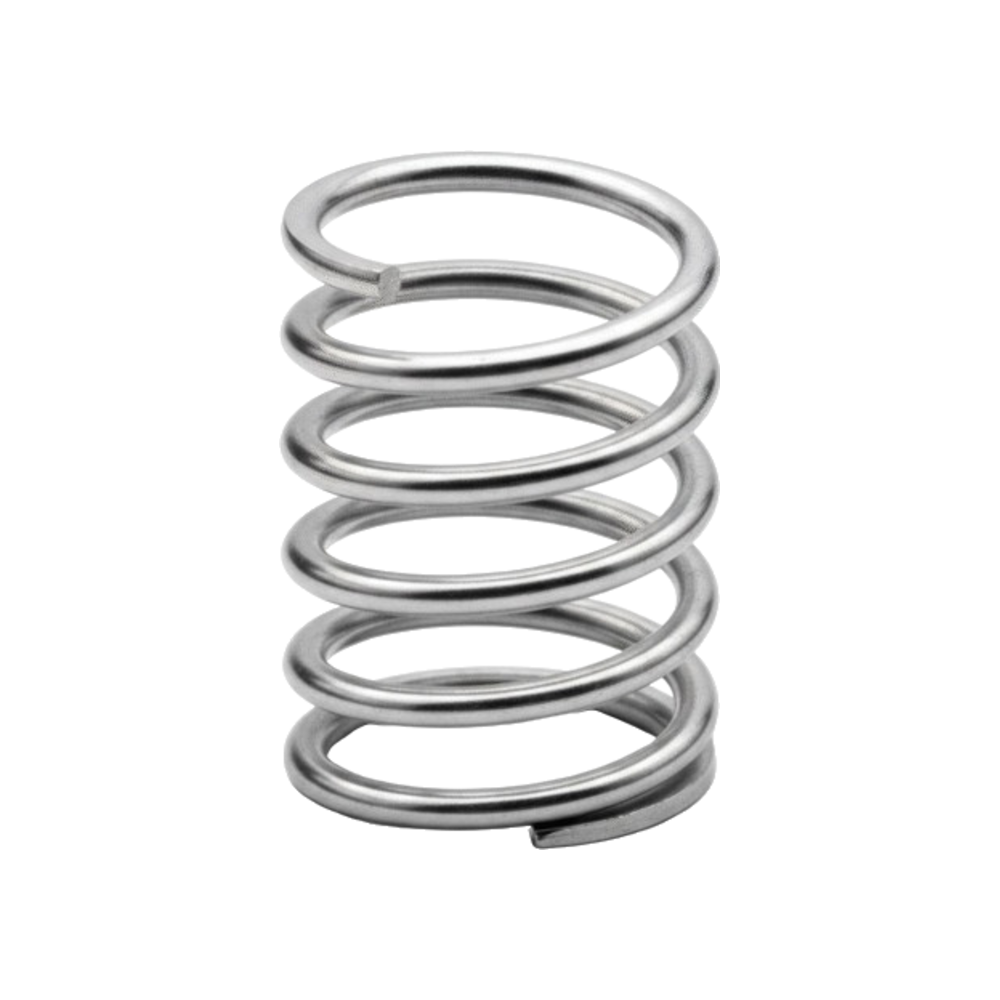

Muelle helicoidal de paso abierto que se opone a una carga axial.
Muelles de
compresión
Muelles helicoidales de paso abierto que se oponen a una carga axial: al comprimirse almacenan energía y la devuelven como fuerza de retorno.
Son el tipo de muelle más utilizado en la industria. Su comportamiento se ajusta combinando unos pocos parámetros geométricos y de material.
Tipo
Helicoidal · paso abierto
Constante
k = F/x · lineal
Extremos
Cerrado / abierto · rectificado
Material
Acero · inox · aleaciones
01
Qué es un muelle de compresión y cómo funciona
Los muelles de compresión, denominados compression springs en la terminología técnica internacional, son muelles helicoidales de paso abierto diseñados para oponerse a una fuerza axial. Al aplicar una carga que tiende a acortarlos, las espiras almacenan energía y, al retirarla, el muelle recupera su longitud ejerciendo una fuerza de retorno.
Son el tipo de muelle más común en la industria: están presentes en todo tipo de mecanismos, desde un bolígrafo hasta maquinaria pesada, válvulas, automoción, electrodomésticos o utillaje.
Su versatilidad procede de que carga, recorrido y rigidez se ajustan combinando unos pocos parámetros geométricos y de material. La misma familia de muelle cubre fuerzas mínimas de un contacto eléctrico hasta cargas elevadas en suspensión o matricería.
— Especificaciones generales
— Sección de hilo
Redonda (sección cuadrada en aplicaciones de alta frecuencia).
— Comportamiento
Aproximadamente lineal: F = k · x (carga proporcional a la deflexión).
— Constante elástica
k = (G·d⁴) / (8·Dm³·Na), donde G es el módulo de cizalladura.
— Índice del muelle
C = Dm / d · rango práctico 4–12, ideal 6–10.
— Extremos
Cerrado y rectificado · cerrado · abierto · abierto rectificado.
— Materiales
Acero al carbono · inox 302 / 316 / 17-7 PH · cromo-Si/V · bronce.
— Fabricación
Series normalizadas o totalmente a medida bajo plano.
02
Parámetros de diseño
El comportamiento de un muelle de compresión se define por un conjunto de parámetros relacionados entre sí. Su selección práctica combina el alojamiento disponible con la fuerza requerida en el punto de trabajo.
| Parámetro | Símbolo | Influencia |
|---|---|---|
| Diámetro de hilo | d | El más influyente: la rigidez varía con la 4.ª potencia del diámetro. |
| Diámetro medio de espira | Dm | A mayor diámetro, menor rigidez. |
| Número de espiras activas | Na | A más espiras activas, menor rigidez y mayor recorrido. |
| Constante elástica (spring rate) | k = F/x | Fuerza necesaria por unidad de deflexión. |
| Índice del muelle | C = Dm/d | Condiciona la manufacturabilidad; rango práctico 4–12, ideal 6–10. |
| Longitud libre / de bloque | L₀ / Lc | Longitud sin carga / con las espiras en contacto total. |
Las cotas básicas que definen un muelle de compresión: diámetro de hilo (Ø d), diámetro exterior (De) y medio (Dm), longitud libre (L₀), paso (p) y número de espiras activas (Na).
Constante elástica · spring rate
k = (G·d⁴) / (8·Dm³·Na)
La curva fuerza-recorrido es aproximadamente lineal (F = k · x). Como la rigidez depende de d⁴, un error del 1 % en el diámetro de hilo altera la rigidez en torno a un 8 %: la tolerancia del hilo es crítica.
El índice del muelle (C = Dm/d) condiciona la fabricación: por debajo de 4 las espiras son difíciles de enrollar; por encima de 12 el muelle tiende a pandear y enredarse. El rango ideal está entre 6 y 10.
La pendiente de la recta es la constante elástica k. Al aumentar el diámetro de hilo (Ø d·1,2) la recta se inclina: la rigidez crece con la 4.ª potencia del diámetro.
03
Tipos de extremos
El tipo de extremo determina cómo se asienta el muelle, cómo se distribuye la carga y si necesita guía. Resulta de combinar dos decisiones independientes: el paso de las espiras finales y el acabado de la cara de apoyo.
Eje 1 · paso de las espiras finales
Cerrado: el paso de las últimas espiras se reduce hasta que la espira final toca a la anterior, creando una base estable. Abierto: el paso se mantiene constante hasta la punta — menor altura de bloque, pero requiere precarga.
Eje 2 · acabado de la cara de apoyo
Rectificado: la cara final se mecaniza plana y perpendicular al eje, con una superficie de apoyo continua (270°–330°). Sin rectificar: el muelle apoya sobre el canto redondo del hilo, con contacto en menos puntos — más económico.
paso ↓ · cara →
Sin rectificar
apoyo redondo
Rectificado
cara plana de apoyo
Cerrado
paso reducido
Cerrado sin rectificar
closed
Económico; habitual en hilos finos y uso general.
Cerrado y rectificado
closed & ground
Máxima escuadría y asiento; precisión y larga vida a fatiga.
Abierto
paso constante
Abierto
open / plain
Menor altura de bloque, mayor recorrido; requiere precarga.
Abierto y rectificado
open & ground
Baja altura de bloque con superficie de apoyo plana.
Nota
Para cargas precisas y larga vida a fatiga se especifica cerrado y rectificado: ofrece la mejor escuadría (dentro de 3° en posición libre) y menor pandeo, a cambio de un coste de mecanizado adicional. En hilos muy finos o cargas poco exigentes, cerrado sin rectificar es suficiente y más económico.
¿Hablamos de tu proyecto?
Cuéntanos carga, longitud de trabajo, deflexión, diámetros disponibles y entorno de servicio — nuestro equipo de ingenieros te asesorará para dimensionar el muelle de compresión óptimo. Fabricante desde 1974.
04
Pandeo y guiado
El pandeo (buckling) es el riesgo de que un muelle esbelto se flexe lateralmente al comprimirse. Como regla práctica, aparece cuando la longitud libre supera unas 4 veces el diámetro medio. Para evitarlo:
-
Guiar el muelle
Sobre un vástago o dentro de un tubo (con lubricación para reducir la fricción).
-
Extremos cerrados y rectificados
Mejoran la escuadría y el asiento, reduciendo la tendencia al pandeo.
-
Perfiles de mayor estabilidad lateral
Cónico o barril cuando el espacio y la esbeltez lo exigen.
Resonancia · surge
En aplicaciones dinámicas de alta frecuencia conviene además vigilar la resonancia (surge): se mitiga con paso variable en algunas espiras, muelles anidados (uno dentro de otro) o hilo de sección cuadrada.
Un muelle esbelto sin guía se flexa lateralmente (izquierda); guiado sobre un vástago, se mantiene recto bajo carga (derecha).
05
Materiales
Los muelles de compresión se fabrican en una amplia gama de materiales según carga, entorno y ciclos de trabajo. Para ambientes húmedos, marinos o de procesado alimentario, el acero inoxidable (302, 316, 17-7 PH) es la opción habitual; para esfuerzos elevados y ciclos exigentes, las aleaciones al cromo-silicio y cromo-vanadio ofrecen el mejor comportamiento a fatiga.
Materiales según entorno
| Material | Designación | Aplicación |
|---|---|---|
| Cuerda de piano (music wire) | ASTM A228 | Alta resistencia, ambientes secos; mejor relación coste-prestación |
| Acero estirado en frío (hard drawn) | ASTM A227 | Uso general, cargas estáticas |
| Acero templado en aceite (oil tempered) | ASTM A229 | Cargas medias y dinámicas |
| Acero al cromo-silicio | ASTM A401 | Alta tensión, temperatura y choque |
| Acero al cromo-vanadio | ASTM A231 | Fatiga e impacto |
| Acero inoxidable 302 / 316 / 17-7 PH | — | Corrosión, entornos marinos, alimentario |
| Bronce fosforoso / cobre-berilio | — | Conductividad eléctrica, ambientes corrosivos |
06
Aplicaciones industriales
Como muelle más versátil, el de compresión aparece en prácticamente cualquier sector. Para dimensionarlo —carga a una longitud de trabajo dada, deflexión, diámetros disponibles, material y tipo de extremos—, el equipo técnico de Surisa, fabricante especializado desde 1974, ofrece asesoramiento de ingeniería sin coste.
Automoción y maquinaria
Válvulas, embragues, amortiguación y suspensión.
Válvulas y actuadores
Retorno y precarga en sistemas hidráulicos y neumáticos.
Electrodomésticos y electrónica
Pulsadores, contactos y mecanismos de retorno.
Utillaje y matricería
Expulsores, prensores y retornos en moldes y troqueles.
Bienes de consumo
Bolígrafos, cierres y dispensadores.
07
Preguntas frecuentes
01 ¿Qué es un muelle de compresión y cómo funciona?
Un muelle de compresión (compression spring) es un muelle helicoidal de paso abierto que se opone a una carga axial: al comprimirlo, las espiras almacenan energía y, al retirar la carga, recupera su longitud ejerciendo una fuerza de retorno. Es el tipo de muelle más común en la industria. Su comportamiento se define por la constante elástica (k = F/x), que indica la fuerza necesaria por cada unidad de deflexión.
02 ¿De qué depende la rigidez (constante elástica) de un muelle de compresión?
De cuatro factores principales: el diámetro de hilo (el más influyente, ya que la rigidez varía con la cuarta potencia del diámetro), el diámetro medio de la espira, el número de espiras activas y el módulo del material. La relación es k = (G·d⁴)/(8·Dm³·Na). Por eso un pequeño error en el diámetro de hilo cambia mucho la rigidez: una desviación del 1 % en el hilo altera la constante en torno a un 8 %.
03 ¿Qué tipos de extremos existen y cuál elegir?
Los principales son: cerrado y rectificado (máxima escuadría y asiento, ideal para precisión y alta fatiga), cerrado sin rectificar (económico, uso general e hilos finos), abierto (menor altura de bloque, requiere precarga) y abierto rectificado (casos específicos de baja altura con apoyo plano). El tipo de extremo afecta a la longitud libre, la altura de bloque y el número de espiras activas, por lo que influye también en la fuerza. Para cargas precisas, lo habitual es cerrado y rectificado.
04 ¿Cómo se evita que un muelle de compresión pandee?
El pandeo (flexión lateral bajo carga) suele aparecer cuando la longitud libre supera unas 4 veces el diámetro medio. Se evita guiando el muelle sobre un vástago o dentro de un tubo, usando extremos cerrados y rectificados para mejorar la escuadría, o eligiendo perfiles de mayor estabilidad lateral (cónico o barril) cuando el muelle es muy esbelto. En aplicaciones dinámicas conviene además controlar la resonancia.
05 ¿En qué materiales se fabrican y cuál conviene según el entorno?
En cuerda de piano (ASTM A228) para ambientes secos y mejor relación coste-prestación, acero estirado en frío o templado en aceite para uso general y cargas dinámicas, cromo-silicio y cromo-vanadio para alta tensión y fatiga, y acero inoxidable (302, 316, 17-7 PH) para corrosión, entornos marinos o alimentarios. Para conductividad eléctrica se usan bronce fosforoso o cobre-berilio. La elección depende de la carga, la temperatura, la corrosión y el número de ciclos.
