Ciclo multifase realista
Alterna niebla salina, humedad condensada y atmósfera seca — simula la exposición real de una pieza en automoción: lluvia → secado → niebla → condensación nocturna.
Test VDA 621-415
en muelles de platillo
Ensayo de corrosión cíclica estándar de la industria automovilística alemana (Verband der Automobilindustrie). Un ciclo combina 24 h niebla salina + 96 h tropicalización + 48 h atmósfera estándar. Aplicado sobre 14 muestras — inoxidables 1.4310 y 1.4568 más acero estándar 51CrV4 con ocho recubrimientos anticorrosivos.
4 ciclos completos sobre todas las muestras y 13 ciclos extendidos sobre cuatro inoxidables seleccionados. Comparado en paralelo con inmersión en NaCl 3% y MgCl₂ 40% para calibrar el ensayo frente a medios de inmersión estandarizados.
Distribución temporal de las tres fases dentro de un ciclo VDA — la mayor parte del ciclo (96 h, 57%) transcurre en condensación tropical, donde se manifiestan los modos de fallo más relevantes para automoción.
Ciclo
168 h · 7 d
Estándar
4 ciclos · 4 sem.
Extendido
13 ciclos · 91 d
Muestras
14 · inox + coat
01
Estructura de un ciclo VDA 621-415
| # | Fase | Duración | Norma | Condiciones | Mecanismo dominante |
|---|---|---|---|---|---|
| 01 | Niebla salina | 24 h | DIN 50021 SS | 35 °C · pulverización continua · NaCl 5% | Ataque salino acelerado · primera carga de cloruros sobre la superficie |
| 02 | Tropicalización | 96 h | DIN 50017 KFW | 40 °C · 100% HR · condensación sobre la pieza | Atmósfera condensada · humedad permanente · activa la corrosión bajo recubrimiento |
| 03 | Atmósfera estándar | 48 h | DIN 50014 | 23 °C · 50% HR | Clima de laboratorio · secado · recuperación parcial antes del siguiente ciclo |
Total · 1 ciclo: 168 h · 7 días por ciclo — las transiciones entre fases someten la pieza a cambios de temperatura, humedad relativa y ataque químico.
— Por qué el VDA es la referencia
— 02
Reproducibilidad alta
Las tres fases están normalizadas (DIN 50021, DIN 50017 KFW, DIN 50014). Permite comparar resultados entre laboratorios y a lo largo del tiempo.
— 03
Aceptación OEM
Numerosos pliegos de homologación en la cadena de suministro de automoción exigen un número mínimo de ciclos VDA antes de aprobar un componente o un recubrimiento.
02
Aplicación del ensayo sobre muelles de platillo
Muestras: las mismas geometrías y materiales utilizados en el resto de ensayos de corrosión para garantizar comparabilidad directa entre bloques.
Estado mecánico: piezas libres de carga durante todo el ensayo, sin precarga ni ciclos de fatiga. Los resultados reflejan la resistencia intrínseca del material o del recubrimiento frente al ciclo VDA, sin influencia de tensiones internas.
Ensayos paralelos: en simultáneo, los mismos materiales y recubrimientos se sometieron a 4 semanas de inmersión en NaCl 3% y MgCl₂ 40%. Esto permite calibrar el VDA frente a dos medios estandarizados de inmersión y entender si un material que pasa el VDA también resiste exposiciones más concentradas de cloruros.
| Parámetro | Valor |
|---|---|
| Tipo de exposición | Cíclica · 3 fases alternadas por ciclo |
| Duración del ciclo | 168 h (7 días) |
| Duración estándar | 4 ciclos · 4 semanas · sobre todas las muestras |
| Duración extendida | 13 ciclos · ~91 días · sobre 4 inoxidables |
| Estado mecánico | Piezas libres de carga · sin precarga ni fatiga |
| Geometrías | C-63 (63×31×1,8 mm) · B-80 (80×41×3,0 mm) · DIN 2093 |
| Ensayos paralelos | Inmersión 4 sem. en NaCl 3% y MgCl₂ 40% para calibración |
Aceros inoxidables · 6 variantes
- 01 1.4310 · estándar
- 02 1.4310 · shot peened
- 03 1.4568 · estándar
- 04 1.4568 · shot peened
- 05 1.4568 · Kolsterised
- 06 Series C-63 y B-80
Acero 51CrV4 + 8 recubrimientos anticorrosivos
- 01 Galvanizado amarillo
- 02 Galvanizado transparente
- 03 Dacromet
- 04 Geomet
- 05 Delta Tone + Delta Seal
- 06 Nickel plating
- 07 Pintura diluida en agua
- 08 Aceitado
03
Resultados tras 4 ciclos VDA
Resultado absoluto VDA · diferencia de niveles vs. inmersión NaCl 3% y MgCl₂ 40%
Escala
Bueno
Moderado
Pobre
Muy Pobre
Cómo leer las columnas NaCl / MgCl₂+1un nivel mejor que VDA= 0mismo nivel que VDA−1un nivel peor−2dos niveles peor−3tres niveles peor
| Muelle · Material · Acabado | VDA4 ciclos · absoluto | NaCl 3%inmersión · diff vs VDA | MgCl₂ 40%inmersión · diff vs VDA |
|---|---|---|---|
| — Aceros inoxidables sin recubrimiento | |||
| C-63 · 1.4310 · Estampado · Rectificado | = 0 | +1 | |
| C-63 · 1.4310 · Shot peened | = 0 | +1 | |
| B-80 · 1.4310 · Estampado · Rectificado | = 0 | +1 | |
| C-63 · 1.4568 · Estampado · Rectificado | −1 | = 0 | |
| C-63 · 1.4568 · Shot peened | −1 | = 0 | |
| C-63 · 1.4568 · Kolsterised | −1 | = 0 | |
| — Acero 51CrV4 con recubrimientos anticorrosivos | |||
| 51CrV4 · Galvanizado amarillo | −1 | −3 | |
| 51CrV4 · Galvanizado transparente | −1 | −2 | |
| 51CrV4 · Dacromet | = 0 | = 0 | |
| 51CrV4 · Geomet | = 0 | = 0 | |
| 51CrV4 · Delta Tone + Delta Seal | = 0 | −1 | |
| 51CrV4 · Nickel plating | = 0 | = 0 | |
| 51CrV4 · Pintura diluida en agua | −2 | −2 | |
| 51CrV4 · Aceitado | = 0 | = 0 | |
Condiciones: 4 ciclos VDA completos (28 días) · piezas libres de carga · comparativa con 4 sem. de inmersión en NaCl 3% y MgCl₂ 40% a T ambiente.
¿Hablamos de tu proyecto?
Cuéntanos tu caso de uso y nuestro equipo de ingenieros te asesorará para elegir la solución óptima.
04
Imágenes de las muestras tras 4 ciclos VDA
14 muelles · chip de color = resultado VDA en escala B / M / P / MP
Medio Aceros inoxidables · 6 variantes
1.4310 · C

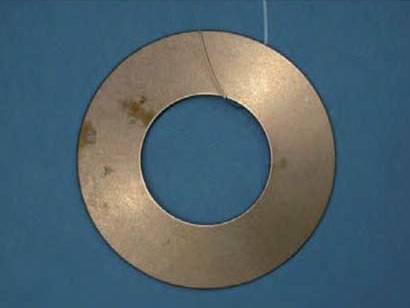

C-63 · 1.4310 · Estampado · Rectificado
1.4310 · C · SP

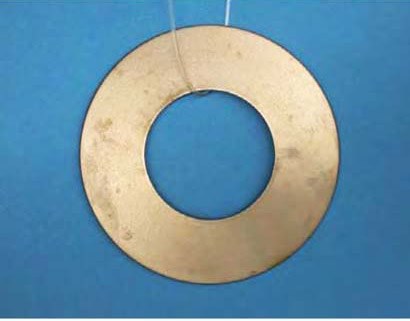

C-63 · 1.4310 · Shot peened
1.4310 · B

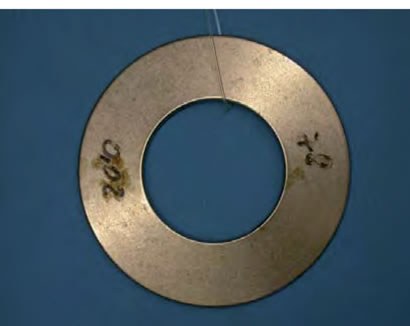

B-80 · 1.4310 · Estampado · Rectificado
1.4568 · C

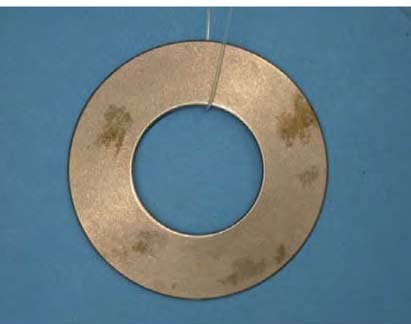

C-63 · 1.4568 · Estampado · Rectificado
1.4568 · C · SP
C-63 · 1.4568 · Shot peened
1.4568 · C · KO

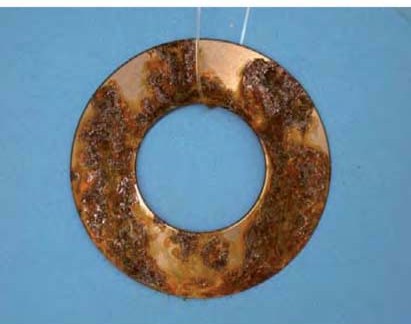

C-63 · 1.4568 · Kolsterised
Medio Acero 51CrV4 con 8 recubrimientos

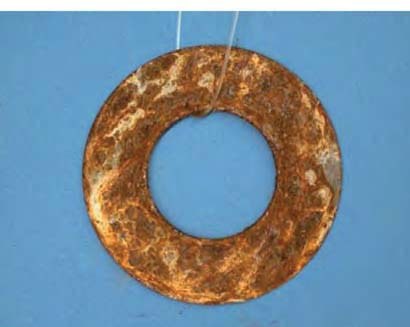

Zincado · Cromado Am.
Galvanizado amarillo
Zincado · Cromado Tr.

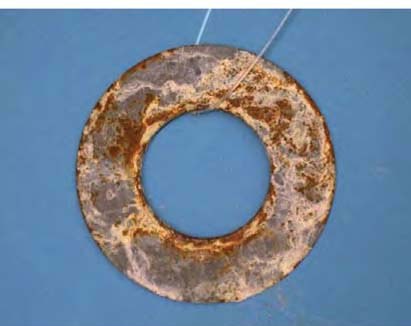

Galvanizado transparente

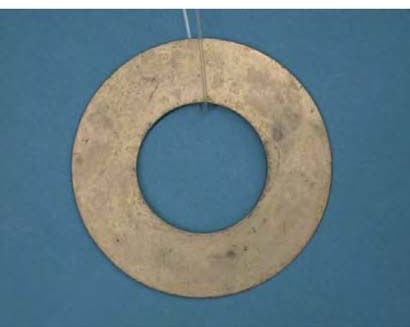

Dacromet
Dacromet

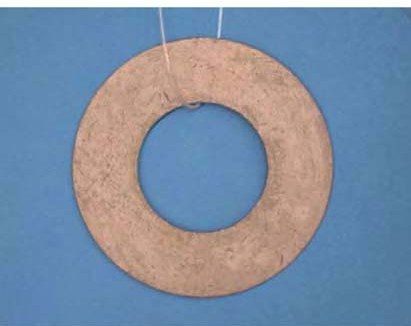

Geomet
Geomet

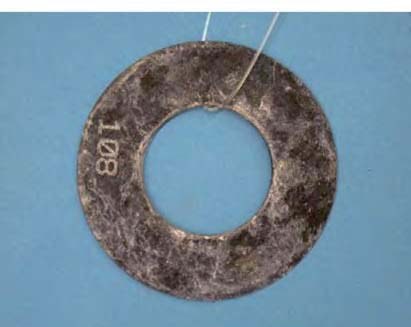

Delta Tone + Seal
Delta Tone + Delta Seal

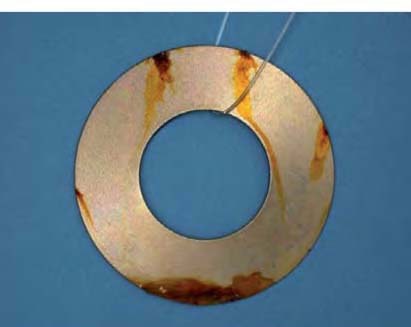

Nickel plating
Nickel plating
Pintura agua

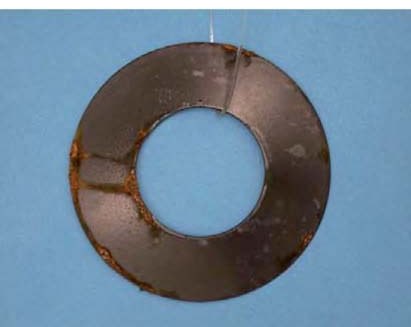

Pintura diluida en agua

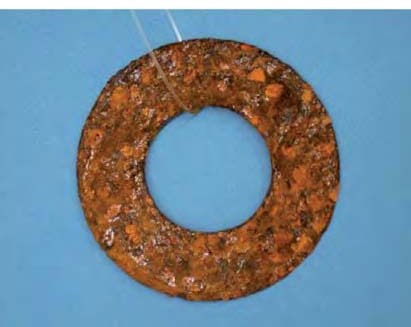

Aceitado
Aceitado
05
Lectura de los resultados tras 4 ciclos
Aceros inoxidables
1.4310 (con y sin shot peened, en C y B): resultado bueno (B). La pieza shot peened sale sin indicio de corrosión; las dos sin shot peened muestran pequeños puntos marrones, pero el estado general se considera bueno.
1.4568 estándar: moderado (M) — comportamiento similar a un 1.4310 sin shot peened con algo más de manchas.
1.4568 shot peened: pobre (P). El shot peened, lejos de mejorar, lo empeora. El granallado introduce rugosidad sin compensar electroquímicamente — patrón ya observado en el ensayo sin tensión.
1.4568 Kolsterised: muy pobre (MP). Es el peor inoxidable evaluado — superficie cubierta de puntos profundos marrones. El Kolsterised mejora desgaste, no resistencia química frente a ciclos VDA.
Recubrimientos sobre 51CrV4
Dacromet y Geomet: bueno (B), sin signos de corrosión tras 4 ciclos. Igualan al mejor inoxidable y confirman su versatilidad frente a entornos atmosféricos salinos.
Delta Tone + Delta Seal: moderado (M). Aparecen puntos blancos (productos de corrosión del zinc) sin que el acero base se vea afectado — la capa sacrificial sigue funcionando.
Galvanizado transparente: pobre (P) — puntos marrones y abundantes puntos blancos.
Galvanizado amarillo: muy pobre (MP) — gran número de puntos profundos marrones con corrosión del acero base claramente visible.
Niquelado químico y pintura diluida en agua: ambos pobres (P). Los defectos aparecen en los bordes — el acero base se corroe allí donde el recubrimiento es discontinuo.
Aceitado: muy pobre (MP), como cabía esperar. El aceite es protección de almacenaje, no anticorrosión real.
06
VDA frente a inmersión en cloruros
— 1.4310
VDA más exigente que la inmersión
Para los 1.4310, el VDA estresa más que NaCl 3% (mismo nivel) e incluso que MgCl₂ 40% (+1). En inmersión no hay condensación localizada ni zonas de evaporación que concentren cloruros sobre la pieza.
— 1.4568
Inmersión NaCl más agresiva que VDA
En todas las variantes de 1.4568, el NaCl 3% empeora un nivel respecto al VDA. Sensibilidad particular del 17-7 PH a los cloruros disueltos en exposición continua frente a los ciclos atmosféricos.
— Zinc · MgCl₂
El zinc se disuelve en MgCl₂ 40%
Galvanizado amarillo y transparente: castigo sustancialmente mayor en MgCl₂ 40% (−2 y −3 respecto al VDA). La alta concentración de cloruros disueltos disuelve el zinc del recubrimiento.
— Dac · Geomet · Aceitado
Mismo nivel en VDA e inmersión
Los tres ensayos arrojan idéntico nivel: B en Dacromet y Geomet, MP en aceitado. Casos donde el modo de fallo no depende del tipo de exposición, solo del medio.
— Pintura agua
La inmersión disuelve la pintura
Las inmersiones son significativamente más agresivas que el VDA (−2 en ambas). La inmersión continua disuelve la capa orgánica; en el VDA, las fases secas permiten que la pintura recupere parcialmente entre ciclos.
07
Ensayo extendido · 13 ciclos sobre inoxidables
9 ciclos adicionales sobre 4 variantes que habían superado bien los 4 ciclos iniciales · ~91 días totales
Para evaluar el comportamiento a largo plazo, se prolongó el ensayo sobre cuatro variantes inoxidables seleccionadas — las que mejor habían respondido en los 4 ciclos iniciales — completando un total de 13 ciclos VDA (~91 días) por pieza.
Las piezas de 1.4568 muestran menor resistencia que las de 1.4310 durante el ensayo prolongado. La diferencia es especialmente marcada en el 1.4568 con shot peened, que aparece más deteriorado que cualquiera de las otras tres. El 1.4310 shot peened sigue siendo la pieza con mejor estado.
Esta tendencia confirma una conclusión recurrente: el 1.4310 ofrece mejor resistencia general a corrosión atmosférica que el 1.4568, y el shot peened beneficia al 1.4310 pero penaliza al 1.4568 — combinación contraintuitiva si solo se mira la resistencia mecánica del 1.4568, superior, pero que refleja la diferente respuesta de los dos aceros al estrés químico cíclico.
-
1
C-63 · 1.4310 · Shot peenedMejor estado global tras 13 ciclos · superficie casi limpia
-
2

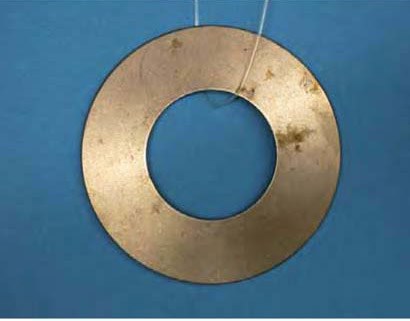

C-63 · 1.4310 · Estampado · RectificadoBuen estado · pequeños puntos marrones aislados
-
3

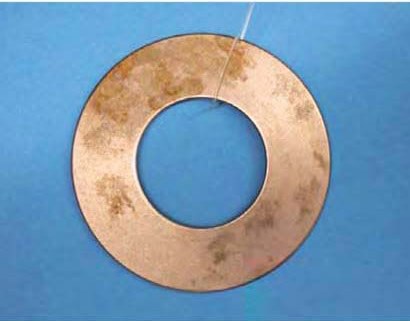

C-63 · 1.4568 · Estampado · RectificadoManchas extendidas · resistencia menor que cualquier 1.4310
-
4

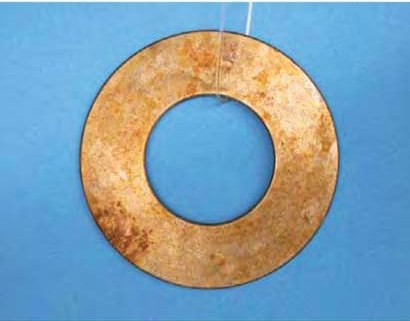

C-63 · 1.4568 · Shot peenedMás deteriorado que las otras tres · picaduras visibles
Las 4 variantes inoxidables ensayadas: C-63 · 1.4310 estándar y SP · 1.4568 estándar y SP.
08
Conclusiones del Test VDA
— Inoxidables
Los 1.4310 son los más fiables en exposición cíclica
Con shot peened, el resultado es óptimo tanto a corto (4 ciclos) como a largo plazo (13 ciclos). Primera opción cuando el VDA es criterio de homologación.
— Dac · Geomet
Igualan al mejor inoxidable en 4 ciclos VDA
Opción más versátil cuando el coste es factor o se parte de acero al carbono. Para más de 4 ciclos, conviene validar con un ensayo extendido.
— 1.4568
El más vulnerable entre los inoxidables
Especialmente shot peened o Kolsterised. Si la aplicación lo requiere mecánicamente, combinar con recubrimiento adicional o limitar la exposición ambiental.
— Galvanizados
Por debajo de Dacromet / Geomet en VDA
Para aplicaciones de automoción que exijan superar varios ciclos VDA, los galvanizados mecánicos no son la elección óptima.
— Geometría
Nickel plating y pintura: fallan en bordes
El modo de fallo no es químico, sino de uniformidad del recubrimiento sobre geometrías con aristas vivas como las del platillo.
Cruce con otros bloques. Para aplicaciones de automoción y componentes expuestos a atmósferas con sales de deshielo o entornos costeros, este ensayo es referencia directa de homologación. Para aplicaciones bajo carga estática o dinámica, los resultados del VDA deben cruzarse con los ensayos con tensión y con fatiga — donde las conclusiones pueden cambiar significativamente.
09
Aplicaciones donde el VDA es referencia directa
El Test VDA 621-415 es uno de los criterios de homologación más extendidos en la cadena de suministro de automoción europea. Su uso, sin embargo, no se limita al sector: cualquier componente expuesto a ciclos de mojado y secado en atmósferas salinas o industriales se beneficia de evaluarlo bajo VDA antes que bajo niebla salina continua o inmersión.
La elección final del material y del recubrimiento debe cruzar los resultados de los cuatro bloques de ensayo. La condición de fatiga o de carga estática puede invalidar combinaciones que se ven óptimas en VDA puro — y viceversa.
Componentes de suspensión y chasis en automoción · exposición directa a calzada
Sujeciones de ruedas y elementos sometidos a sales de deshielo en climas fríos
Muelles en módulos de motor y tren motriz · semi-expuestos a salpicaduras
Equipos en entornos costeros · atmósferas con cloruros marinos en aerosol
Componentes de maquinaria al aire libre con ciclos de mojado y secado
Cualquier pieza que deba superar pliegos OEM con criterio de ciclos VDA mínimos
10
Preguntas frecuentes
01 ¿Qué diferencia hay entre el Test VDA y un ensayo de niebla salina simple?
Un ensayo de niebla salina simple según DIN 50021 (Salt Spray Test / ASTM B117) somete la pieza a exposición continua a niebla salina a temperatura y humedad constantes. El Test VDA 621-415 combina tres fases alternadas: 24 h de niebla salina + 96 h de tropicalización (humedad condensada a 40 °C) + 48 h de atmósfera estándar (23 °C, 50% HR). Esta alternancia reproduce de forma más realista el comportamiento en servicio — ciclos de mojado y secado, condensación, recuperación parcial entre exposiciones — y suele revelar modos de fallo (corrosión filiforme, delaminación, fragilización por hidrógeno en zonas concretas) que la niebla salina continua no detecta. Por eso es preferido en la industria automovilística europea como criterio de homologación.
02 ¿Cuántos ciclos VDA debe superar un componente para considerarse apto en automoción?
Depende del pliego de homologación del OEM y de la posición del componente en el vehículo. Los pliegos típicos exigen entre 2 y 6 ciclos VDA sin fallo visible de corrosión sobre el acero base para componentes funcionales no estructurales; entre 6 y 10 ciclos para componentes expuestos a salpicaduras o sales de deshielo; y por encima de 10 ciclos para componentes críticos de suspensión, chasis o sujeciones de ruedas. Los ensayos extendidos de 13 ciclos (~91 días) sirven para distinguir entre materiales y recubrimientos que pasan los pliegos más estrictos. La cifra exacta y los criterios de aceptación los fija siempre el cliente final.
03 Si una pieza pasa el Test VDA, ¿significa que también pasará una inmersión en NaCl 3% o MgCl₂ 40%?
No necesariamente — los modos de fallo son distintos. Los resultados de esta página muestran que algunas combinaciones pasan VDA pero fallan en inmersión (pintura diluida en agua, galvanizados en MgCl₂ 40%) y, a la inversa, los inoxidables 1.4310 sufren más en VDA que en inmersión continua porque la condensación tropical concentra cloruros localmente. La regla práctica: VDA es la referencia para exposición atmosférica cíclica; la inmersión es necesaria cuando el componente trabaja sumergido o en contacto prolongado con líquidos cargados de cloruros. Ambos ensayos son complementarios, no sustitutivos.
04 ¿Por qué el shot peened mejora el 1.4310 pero empeora el 1.4568 en el Test VDA?
El shot peened introduce tensiones residuales de compresión en la superficie y aumenta la rugosidad. En el 1.4310 (austenítico estable) las tensiones compresivas dificultan la iniciación de picaduras y mejoran el comportamiento frente a corrosión atmosférica cíclica. En el 1.4568 (17-7 PH, semiausténitico endurecible) la rugosidad introducida por el granallado supera el beneficio electroquímico — las zonas deformadas son anódicas respecto al resto y se convierten en focos de corrosión. Es un patrón ya documentado en el ensayo sin tensión: el shot peened nunca debe aplicarse al 1.4568 cuando la corrosión es el criterio dominante.
05 ¿El Test VDA 621-415 sigue siendo el estándar actual o ha sido reemplazado?
El VDA 621-415 sigue vigente y muy utilizado, especialmente en proveedores de la cadena de automoción alemana. En paralelo, algunos OEMs han adoptado los nuevos ensayos cíclicos derivados de ISO 16701 (Cyclic Corrosion Test, CCT) y normas propias internas (PV 1210 de Volkswagen, VDA 233-102, etc.) que combinan más fases y temperaturas variables. Para componentes nuevos lo habitual es consultar el pliego específico del cliente. Sin embargo, los resultados publicados aquí siguen siendo válidos como referencia técnica: comparan materiales y recubrimientos bajo el ciclo VDA original, que es el que más historia y mayor número de pliegos de homologación tiene asociados.
